煙臺人員疏散能力模擬分析軟件Pathfinder了解樓梯的設置

煙臺消防安全評估軟件中煙臺人員疏散能力模擬分析軟件Pathfinder中的臺階是由一個直線的臺階表示的。它們可以用兩個工具創建。一個工具允許在房間的兩個半平行邊界之間創建樓梯，另一個工具允許創建從一個房間邊界延伸到另一個標準的樓梯，如臺階數，樓梯高度等，或者直到到達另一個房間。

成功模擬全數樓梯的一個要求，樓梯的每一端都必須連接到房間的邊緣，這意味著樓梯頂部必須有空間，底部必須有空間。關于這個問題的說明見Stair 幾何要求。間隙的大小必須大于或等于在樓梯上旅行的較大人員的半徑。

邊緣之間的樓梯

創建樓梯的一種方法是把它們畫在兩個已經存在的房間之間。這種類型的樓梯與樓梯的兩端有效匹配到它們之間所繪制的邊緣，這意味著踏面上升和滑動可能與樓梯的實際坡度相匹配，也可能不匹配。在Pathfinder中，樓梯上的速度取決于特定的踏步和跑步。樓梯的幾何坡度僅用于顯示，不用于計算速度。

創建邊緣之間的樓梯：

確保兩個相連的房間都是可見的。如果房間在不同的樓層，至少有一個房間必須手動設置為可見，這可以通過在當行視圖界面中的右鍵單擊菜單完成。

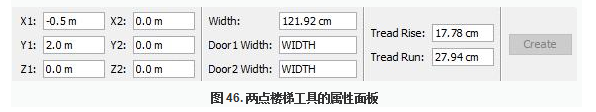

選擇兩點樓梯工具，屬性面板將顯示樓梯創建屬性，如圖46所示

樓梯現在可以通過以下三種方式之一創建：

手動輸入

設置所需的樓梯寬度，并為 每個應該創建樓梯的邊緣，輸入一個點。如果是有效的，一個預覽樓梯將顯示在2D或3D視圖界面和創建按鈕將啟用。單擊Create添加樓梯。

雙擊

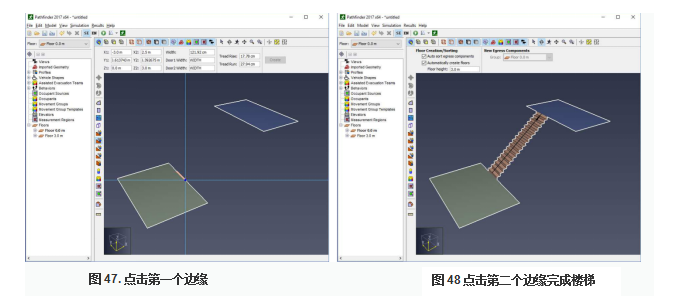

設置所需的樓梯寬度。將光標移動到個邊緣，一條類似于薄門的預覽線將出現在樓梯的頂部或底部。單擊設置點。（圖47）現在將光標移動到第二個邊緣。樓梯的預覽將會出現，連接個邊緣到第二個邊緣。單擊第二個邊緣創建樓梯（圖48）。

單擊并拖動樓梯的條邊以指定寬度。釋放鼠標，然后單擊第二個邊緣放置樓梯。

要改變顯示屏，你可以：

測量樓梯的總垂直升高

將踏步升高設置為總升高/所需步數

用兩點樓梯工具繪制樓梯

從一邊延伸的樓梯

另一種創建樓梯的方法是讓它們從一個邊緣延伸，并有效匹配指定的胎面上升和運行。當它們達到一個特定的標準或者到達另一個房間時，它們就會停下來。

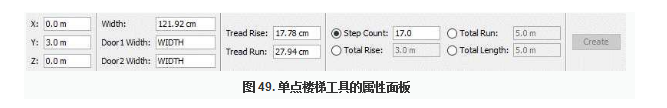

一鍵樓梯工具的屬性面板，如圖49所示，提供了四種終止樓梯的方法：

步數：樓梯有這么多臺階

上升：樓梯在z方向有這么高

全速前行：在XY平面上，樓梯有這么長

總長度：樓梯的斜邊是這個長度

以這種方式創建樓梯：

選擇一點樓梯工具。屬性面板將顯示。

如果踏面上升是正的，樓梯將從起始邊緣向上延伸，如果是負的，樓梯將下降。同樣，如果胎面運動是正的，樓梯將延伸到遠離房間，如果是負的，樓梯將延伸到房間。另一種改變這些值的方法是鍵盤上保持CTRL，使胎面上升為負值并保持不變SHIFT使運行為負值。

現在可以通過以下三種方式創建樓梯：

手動輸入：

設置所需的樓梯寬度，踏面上升，踏面運行和終止標準。指定所需邊緣的起點。如果位置有效，將顯示一個預覽樓梯，創建按鈕將啟用。點擊Create添加樓梯。

單擊：

設置所需的樓梯寬度、踏面上升、踏面跑和終止標準。將光標移動到房間邊界的起始點上。預覽樓梯將會顯示出來。單擊鼠標放置樓梯。

點擊拖動：

設置所需的胎面上升，胎面運行和終止標準?，F(xiàn)在點擊 - 沿著房間的邊界拖動來指定樓梯的位置和寬度。

釋放鼠標創建樓梯

匝道

在創建和表現方式上，Ramps和樓梯幾乎是一樣的。和樓梯一樣，它們的兩端都有兩個隱含門，并且總是呈矩形的幾何形狀。

它們也有非常相似的創建工具：

兩點斜坡工具和一點斜坡工具。坡道和樓梯之間的關鍵區別在于，坡道不會默認影響使用者的行進速度。

自動扶梯

pathfinder為自動扶梯提供了 一些有限的支持。自動扶梯本質上是具有輕微修改屬性的樓梯。

要創建自動扶梯，請執行以下操作：

創建一個樓梯，如前所述。

選擇樓梯（或多個），使其屬性在屬性面板中可見，如圖51所示。

設定樓梯方向的單向方向

單擊Speed Modifier下拉菜單，選擇而Speed Constant，如圖53所示。

在速度恒定字段中編輯自動扶梯的速度。和樓梯的速度調節器一樣，速度常數可以是時變的。這通常用于在整個模擬過程中分別使用值1.0和0.0來開啟或關閉自動扶梯，擔任何值都可以輸入。

在結束視圖界面中，自動扶梯看起來與樓梯沒有什么不同。

在默認情況下，使用者不會在移動的人行道或自動扶梯上行走，也不會站在任何特定的一側。這可以通過修改人員的個人資料和選擇它們的自動扶梯偏好來改變。如果乘客正在行走，自動扶梯的速度常數將被添加到乘客在自動扶梯上的當前速度。

當自動扶梯被關閉時，人員將使用它們作為樓梯。

注意它們的個人資料是否表明它們想在自動扶梯上行走，或者它們的個人資料是否表明它們應該站在給定的一側。

移動行人道

Pathfinder也為移動人行道提供了有限的支持。這與創建自動扶梯類似，但不是在現有的樓梯上設置速度常數，而是在坡道上設置速度常數，坡道可以像人行道一樣平坦。
